Linearin ▏先积产品在扫地机器人的应用

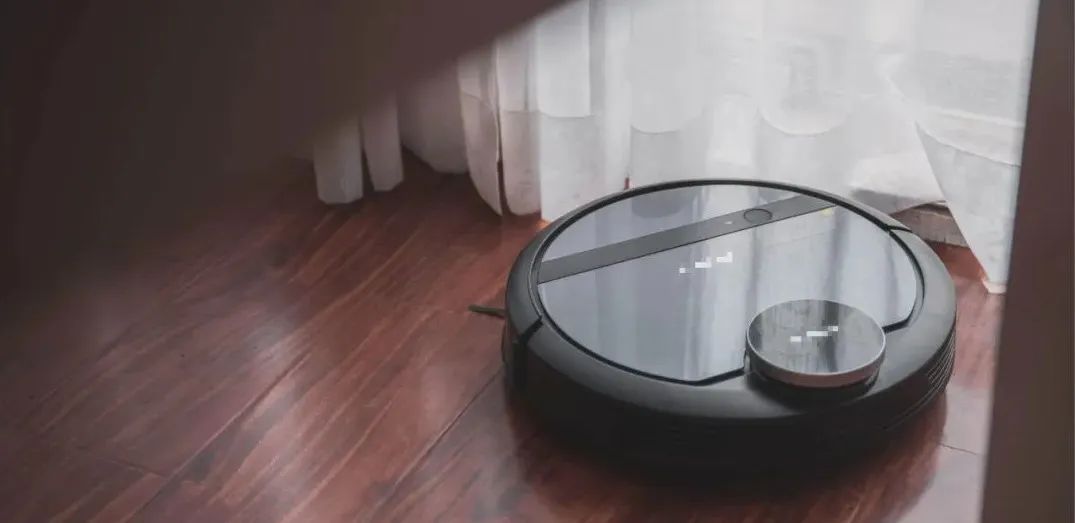

扫地机器人是智能家电的重要产品之一，随着人们生活水平的提高，它也走进千家万户，改善人们的生活质量，近年来，国内扫地机器人的市场份额以每年30%的速度增长。扫地机器人以其实用性和操作简单性成为家庭生活中必不可少的智能电器。只要一个按钮，它就会给你一个干净整洁的家居环境。Linearin推出的运放、LDO等系列芯片在扫地机器人领域得到广泛应用。

扫地机器人设计要求是什么？

1）精确的机器人视觉和接近感应，实现无缝导航和物体检测。

2）可靠且精确的电池保护、电量监测、监控和充电解决方案。

3）高速、紧凑且精确的电机控制，实现强大的吸力和轻松移动。

4）安全、稳健且具有低功耗的无线/移动连接。

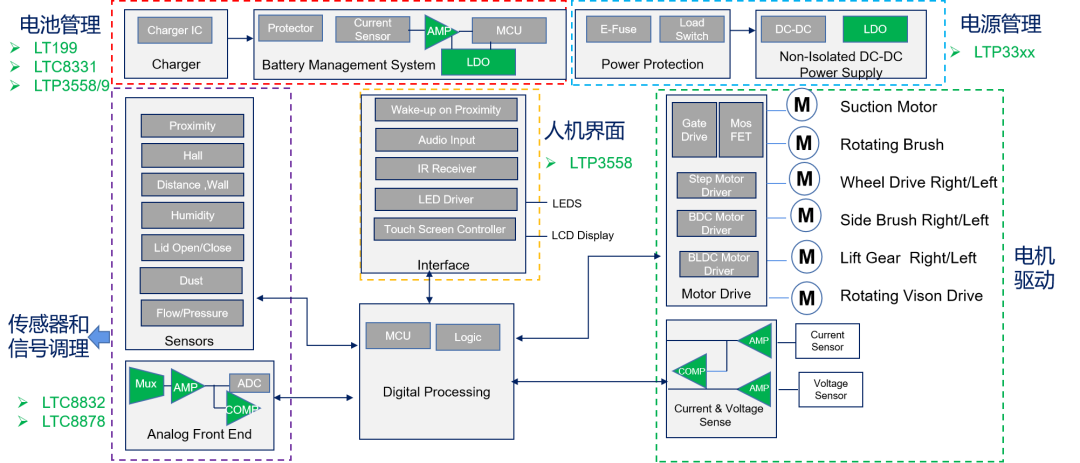

扫地机器人系统可以分为以下几个子系统：

电池管理，电源管理，电机驱动，传感器及信号调理和人机交互界面等部分。我们将逐个为您讲解Linearin的运放、LDO解决方案。

电池管理

Segment -- 扫地机器人

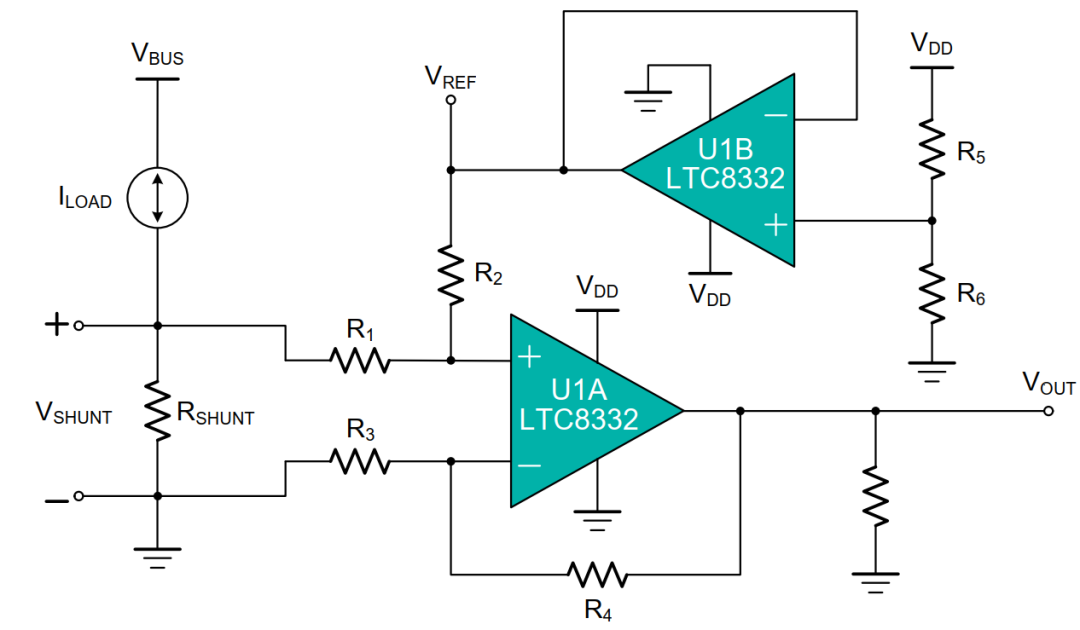

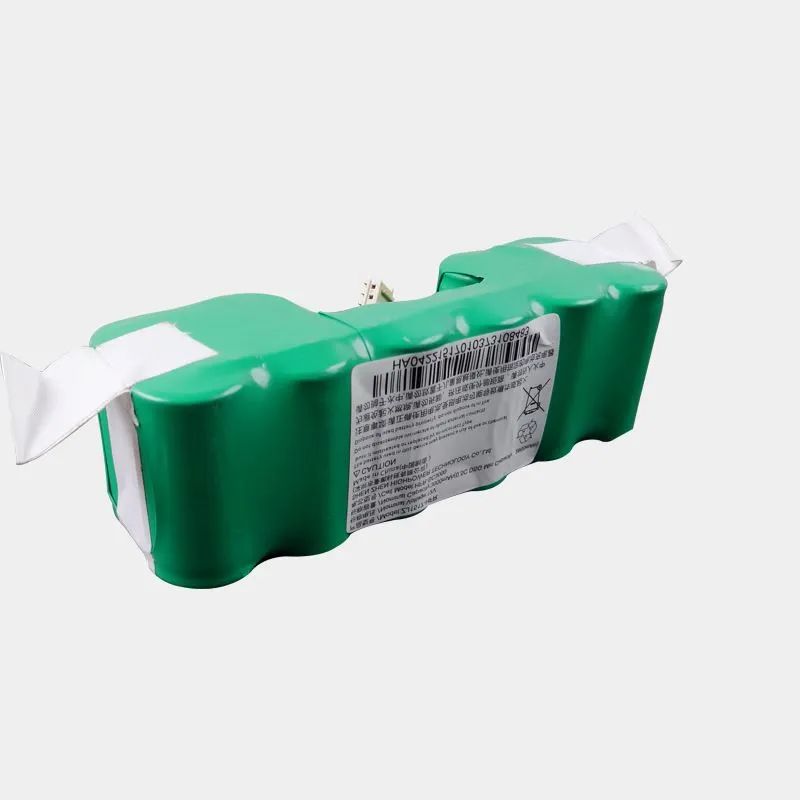

运放用于电流检测，精准的电流检测，可以获得精准的电池容量，电池信息还能够通过SMBUS发送给主机，通过WIFI等方式连接到用户终端，方便用户及时了解扫地机器人的电池健康状况。

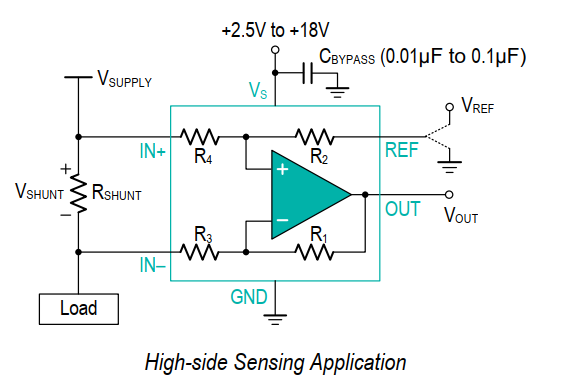

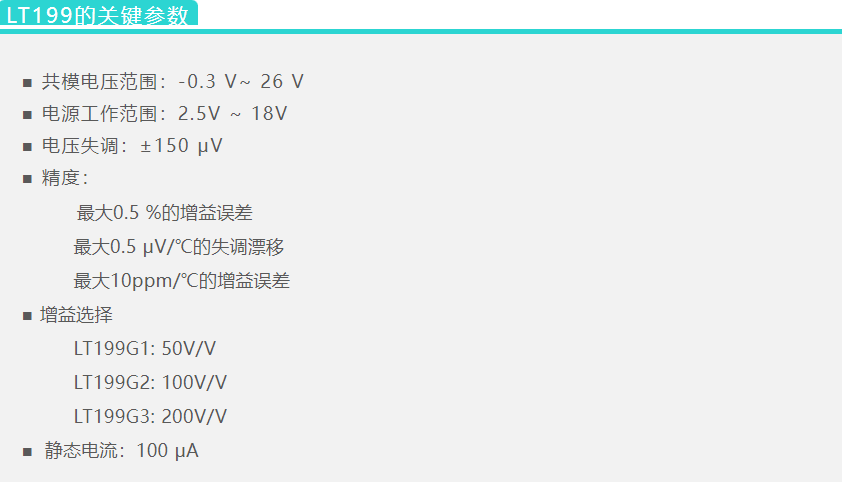

LT199 系列是一款高分辨率的检流放大器，集成精确匹配的薄膜电阻器，支持对电池的充放电电流检测。共有三种固定增益可供选择：50V/V、100V/V 和 200V/V。LT199系列器件由 2.5V 至 18V 的单个电源供电，消耗的最大电源电流为 10

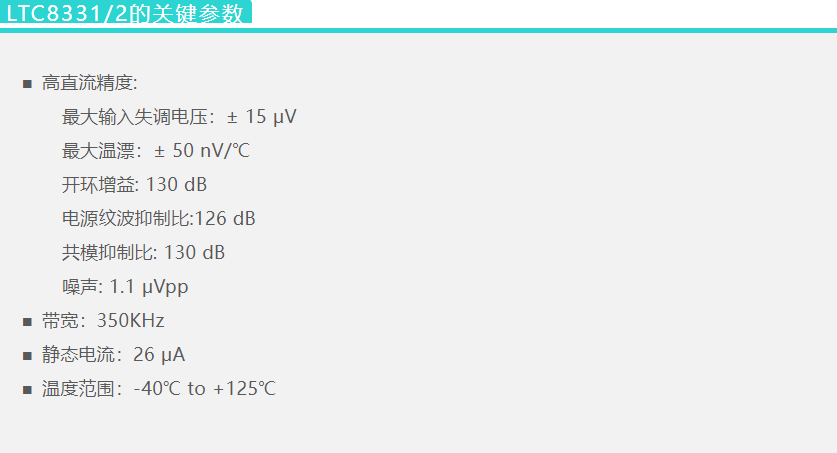

LTC8331/2是零漂运算放大器，1.8V~5.5V的供电范围，350KHz带宽，具有最大15 μ V的输入失调电压，漂移为10nV/°C，具有超低的低频噪声，静态电流仅26uA, 通过外围电阻灵活配置增益。

电源管理

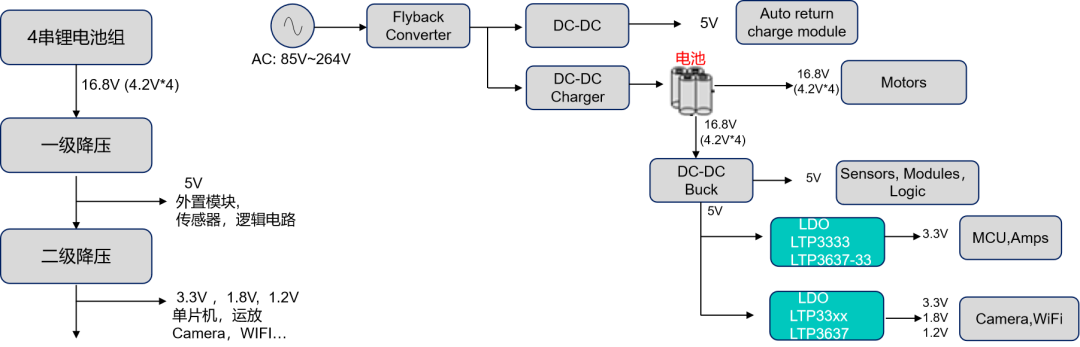

扫地机器人中的电源管理典型的电源轨如下框图所示：系统从4串锂电池取电，经过一级降压转换为5V，给到外置模块，部分传感器以及相关逻辑电路供电。5V经过二级降压转换为后级系统所需的3.3V，1.8V等。一级降压电路通常功耗较大，会选择DCDC变换器，而二级降压电路通常功耗较小，可根据用户实际情况选择LDO或者DCDC，一个典型的扫地机器人电源树如下图所示。

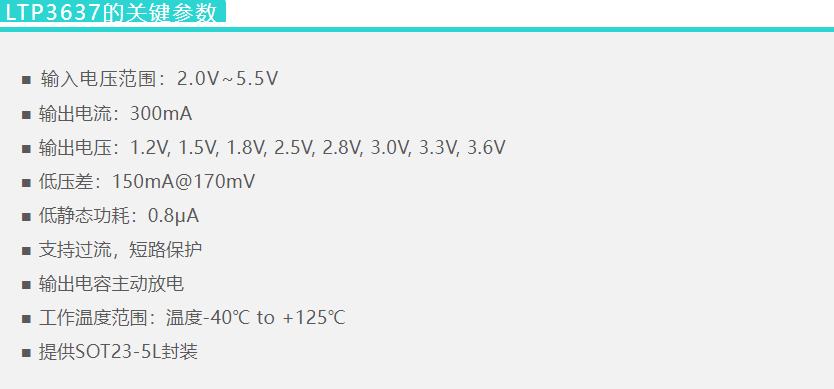

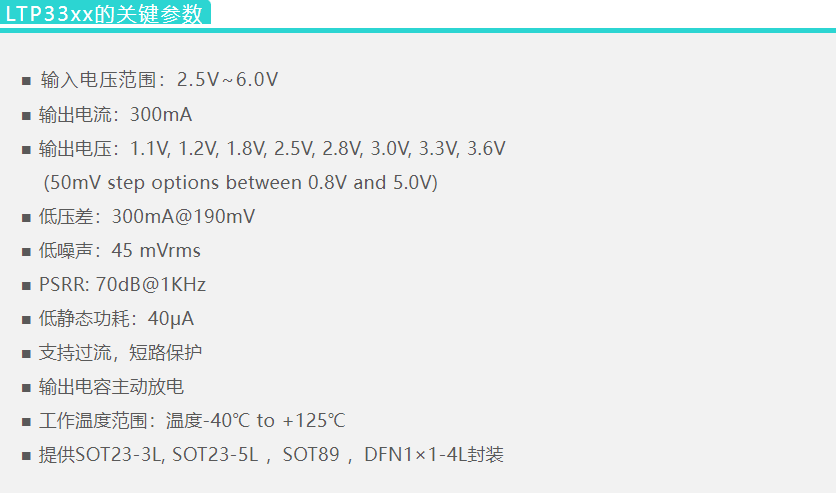

线性稳压相对于降压型DCDC变换器而言，其输出纹波会更小，噪声会更少，有利于扫地机器人系统中的处理器，MCU,还有部分传感器的稳定运行，适合用于第二级降压电路。因此在输入输出压差不大的情况下，LDO是电源管理方案的优选，在不同的输入输出电压，电流，封装，压差，静态电流，功耗，噪声指标下，Linearin提供高性价比的解决方案。

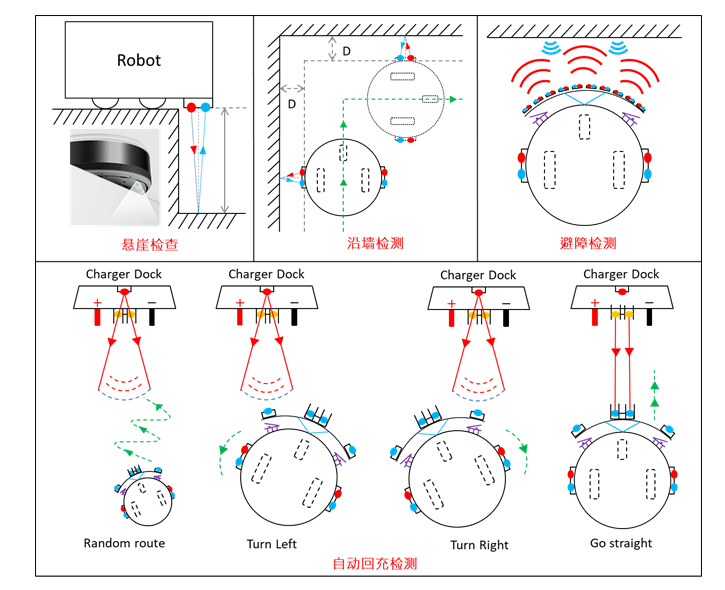

扫地机器人作为智能化的小家电产品，传感器是其最核心的零部件之一。典型需要传感器实现的功能包括有：避障传感，沿墙传感，悬崖检测，虚拟墙检测，碰撞传感，里程检测，自动回充检测，视觉传感及导航等。除此之外，不同产品根据不同功能也会有不一样的传感器需求，如尘盒/水箱检测，车轮异常检测等，会选择激光传感器，超声波传感器等。

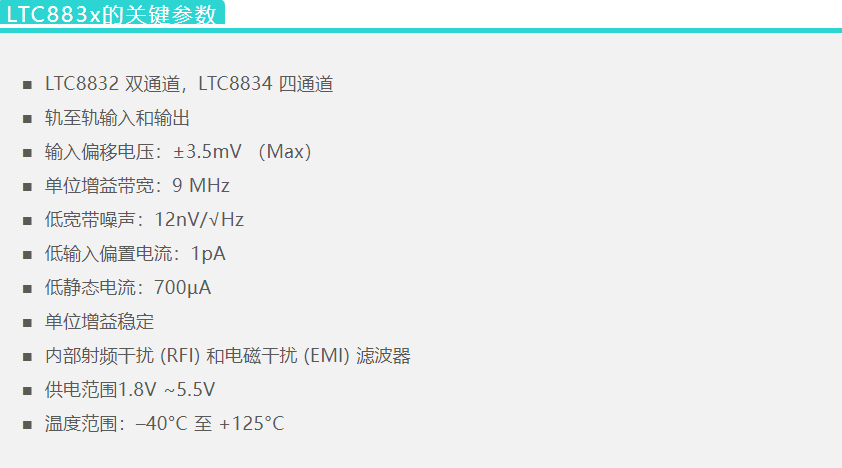

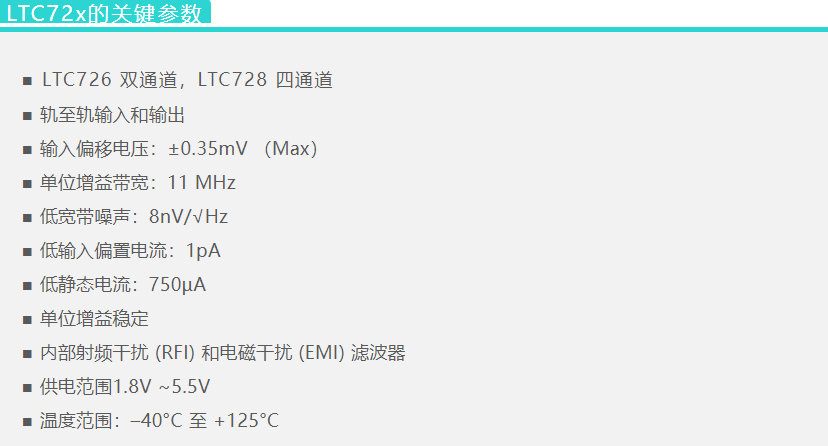

超声波传感器用于地毯检测，超声波在不同表面回波信号的能量差异来实现材质的识别，可以帮助清洁机器人识别地面材质，扫地模式下实现地毯增压功能，拖地模式下实现禁止跨域地毯功能，使清扫过程更加智能化。由于超声波传感器的频率大于20KHz，有用到30KHz，300KHz，对小信号的放大，需要10MHz甚至更高的运放，LTC8832/4, LTC726/8: 11MHz，LTC8876/78:20MHz

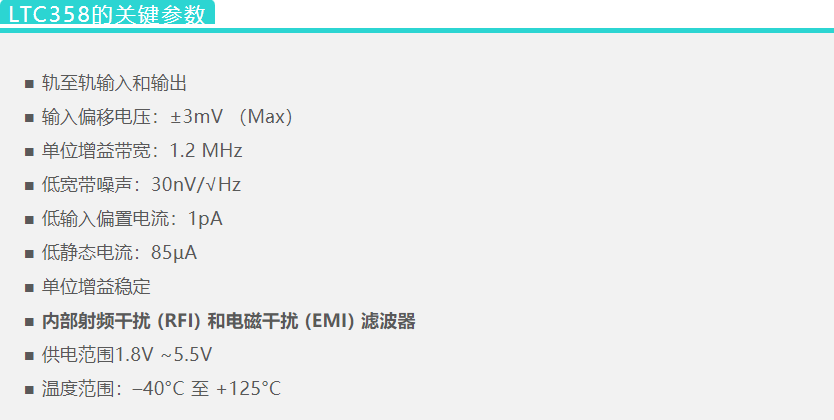

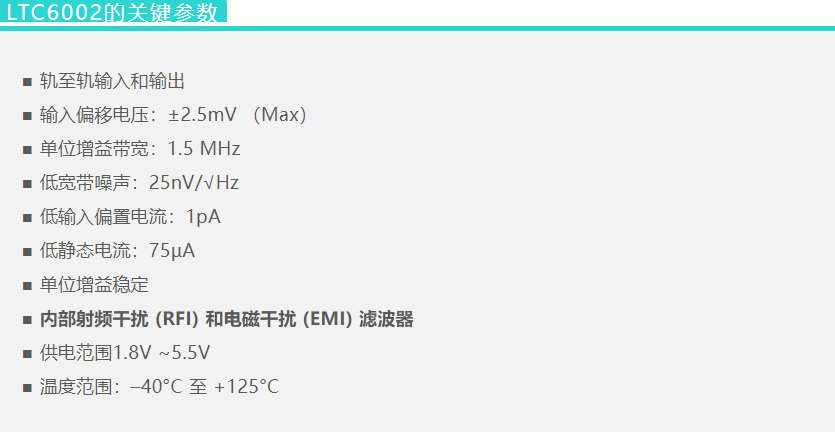

红外传感器信号调理采用通用运放，如Linearin主推的高性价比通用运放LTC358, LTC6002

电机驱动

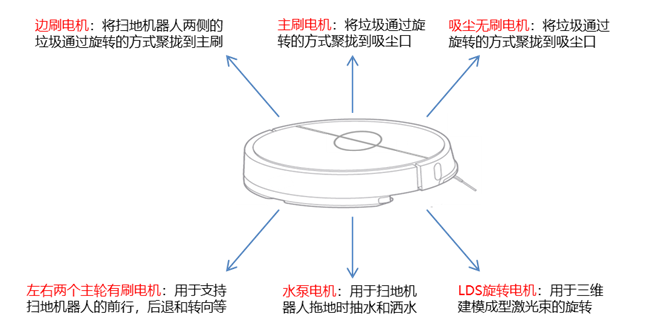

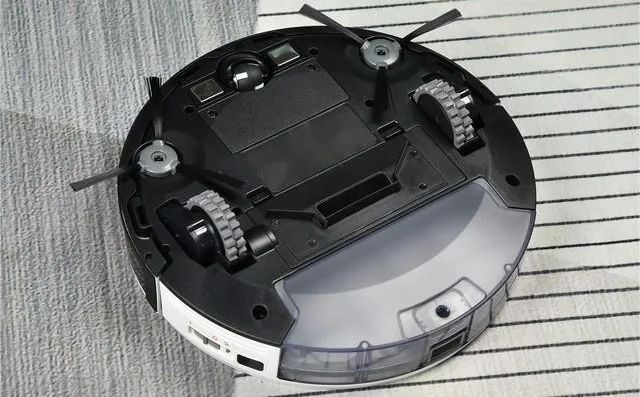

典型的扫地机器人产品中有非常多需要用到电机驱动的场合，如：左右轮子，主刷，边刷，水泵，吸尘电机，LDS旋转座等。

电池组经过LDO线性稳压器LTP3558给微控制器MCU供电，MCU发出指令控制电机，实现扫地机器人主轮的正转，反转，刹车，空挡滑行等功能。同时通过外置采样电阻，结合运放LTC358进行电流检测，实现堵转检测等功能。位于电机上的光电计数器或者霍尔传感器信号反馈到微控制器，可以实现电机测试历程记录等功能。

先积提供高性价比通用运放LTC321,LTC358

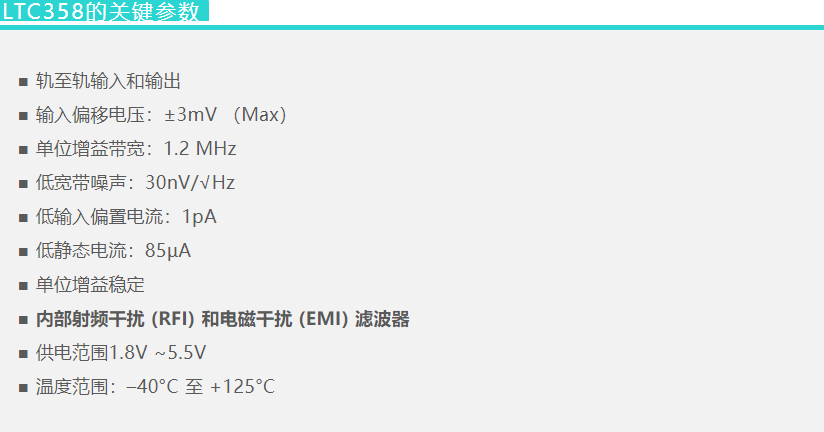

LTC321,LTC358是适用于成本敏感型系统的低功耗、轨对轨输入输出、1.2MHz 通用运算放大器。包括单通道 (LTC321)、双通道(LTC358)、 低电压（1.8V 至5.5V）的运算放大器。

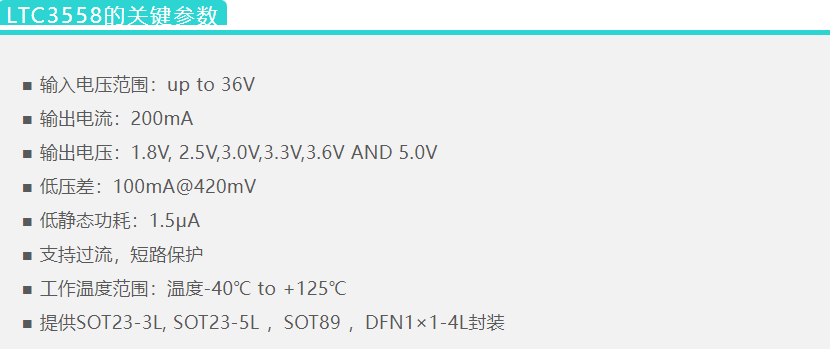

LTP3558高达30V的输入，以足够抵抗电池在热插拔过程产生的浪涌电压

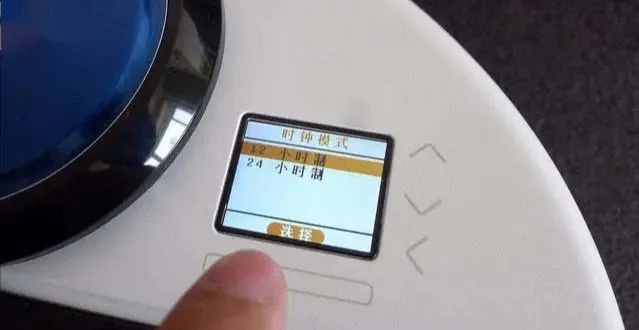

丰富的人机交互功能可以给扫地机器人产品带来更好的用户体验和产品附加值。LED显示，电容触摸，语音功放，无线连接等等。

LTP3558通过电池组高压取电，输出3.3V给MCU等供电。
